整機采用高精度花崗巖材質基座及立柱，相較于鋼鐵和鋁質立柱，展現了更卓越的機械性能。花崗巖的穩定性極高，其低熱膨脹系數確保了在溫度波動的環境中依然能保持尺寸的恒定，從而為精密測量儀器提供了堅實的基礎。測量系統的高精度導軌安裝在穩定的大理石座上，工件在可調尾架和帶環形光柵的精密主軸之間裝夾，具有穩固的結構。

YSM軸類測量儀融合德國研發團隊近20年精密測量技術沉淀，結合國內本地化研發與工程、應用落地，通過獨特的設計、核心技術優勢時刻保持國內技術領先，為用戶現場提供穩定、可靠的測量結果，幫助用戶在質量控制、提升生產效率和推動智能制造方面發揮重要作用。

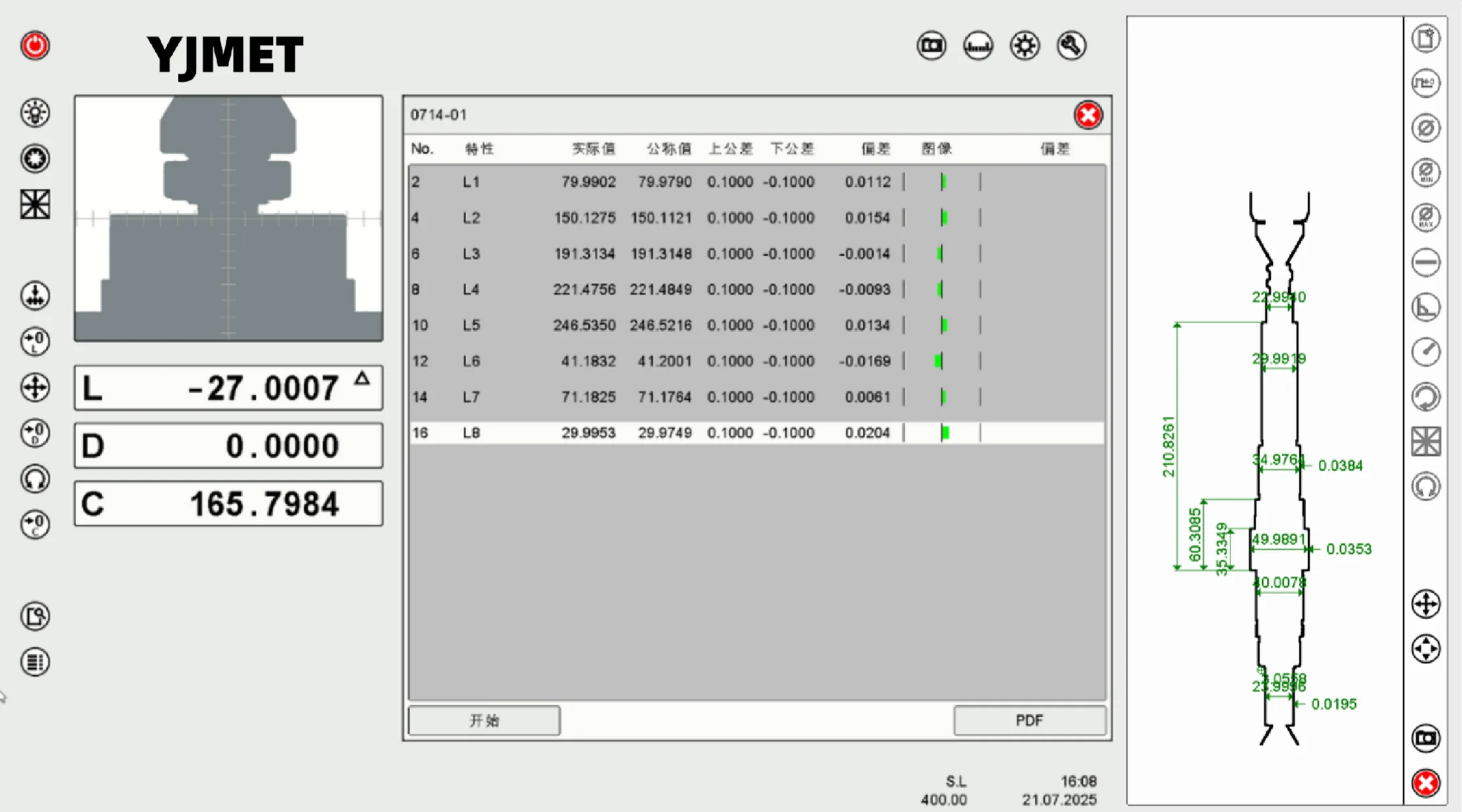

Haycise測量軟件為軸類測量儀專用軟件，軟件功能強大、操作簡便，能夠在多種復雜的測量任務中表現出色，是提高生產和檢測效率的理想工具。其界面設計簡潔直觀，易于上手和操作。采用先進的算法，確保測量結果的高精度和可靠性。

直徑測量：靜態直徑，最大直徑，最小直徑；動態平均直徑，動態最大/最小直徑。

長度測量：水平距離，豎直距離，點到線的距離。

角度測量：任意兩條線的夾角。

圓弧測量：任意過渡圓弧的半徑。

圓度測量：同軸度，圓度、跳動，圓柱度。

光學端面跳動測量、接觸式端面跳動測量（選配項）。

幾何測量：直線度，垂直度，平行度。

螺紋測量：螺距、螺紋大徑、螺紋小徑、螺紋中徑。

凸輪測量（選配項）：基圓半徑、最大凸輪高度（升程）、相位角度。

幾何計算：任意兩個數值的加、減、乘、除以及平均值計算。

實時測量：對實時顯示圖像進行靜態的點、線、角度的測量，以及動態跳動、垂直度的測量。

構造功能：基于圖形的零件視圖結構，可生成常見的構造類型，以提供對空間特征的創建和訪問。支持的構造類型包括：線線交點、線弧交點、圓弧交點、切點、圓弧圓心等。

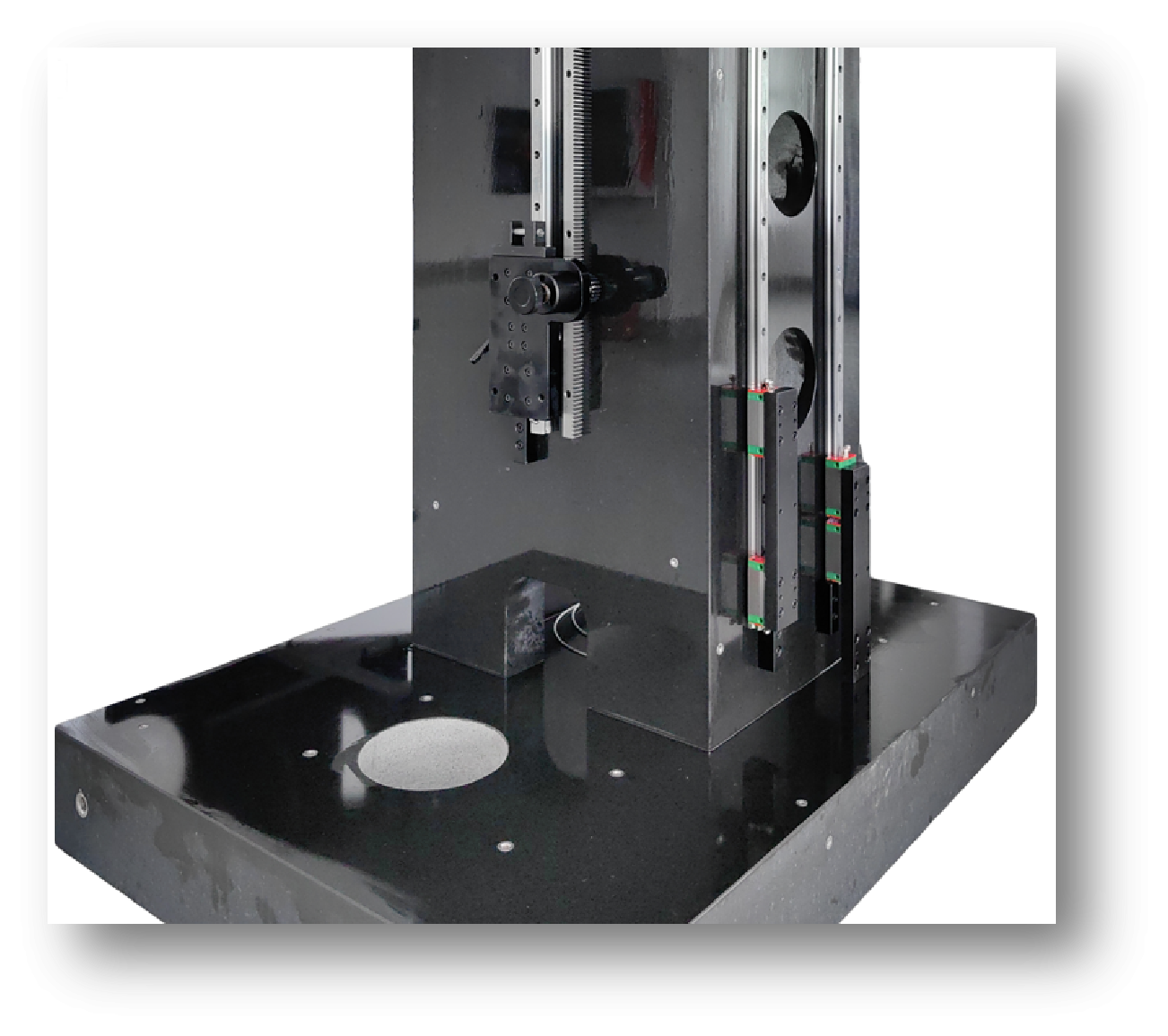

01 高精度花崗巖材質基座及立柱

采用低熱膨脹系數的花崗巖作為材料，相較于鋼鐵和鋁質立柱，展現了更卓越的機械性能?；◢弾r的穩定性極高，其低熱膨脹系數確保了在溫度波動的環境中依然能保持尺寸的恒定，從而為精密測量儀器提供了堅實的基礎。

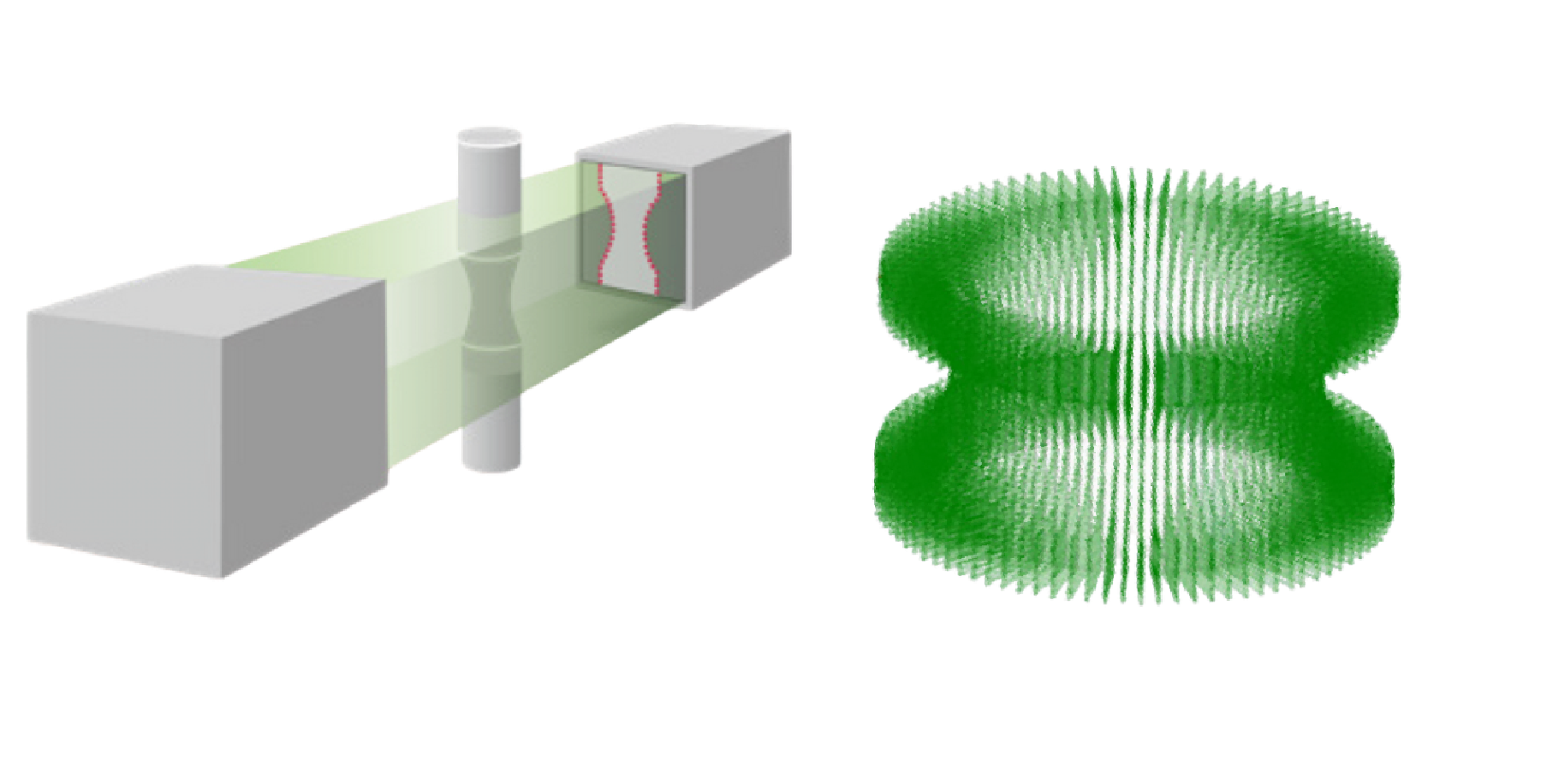

02 光學系統：大視野高分辨率遠心工業鏡頭及矩陣相機。

大視野遠心透射光源及雙遠心鏡頭。

2500萬像素高分辨率工業面矩陣相機，影像明亮而清晰；矩陣相機可以在工件單次旋轉中掃描超過一千個單獨的圓圈，而且速度非?？?。區別于線掃相機，本機獨有實時圖像顯示窗口，可以在該窗口對實時顯示的圖像進行分析測量。如靜態的點、線、面投影的測量，以及動態跳動等的測量。

03 強大的構造功能

基于圖形的零件視圖結構，可生成常見的構造類型，以提供對空間特征的創建和訪問。支持的構造類型包括：交點、切點、延長線、圓心等。

04高分辨率光柵系統

德國HEIDENHAIN (RSF)數字光柵系統（測量數顯），分辨率為0.0001 mm，包括電子校正。

05 適用于多種場景的夾緊裝置

借助 MK 2 底座，YSM可以使用適當?shù)膴A緊裝置進行任何測量。頂尖支架具有快速釋放功能，可以用一只手輕松調節。

06 自動測量

所有特征都可根據編程自動測量，測量結果直觀顯示在屏幕上，并自動保存為PDF和DFQ格式（根據AQDEF由Q-DAS認證）。

07 可直接用于生產現場

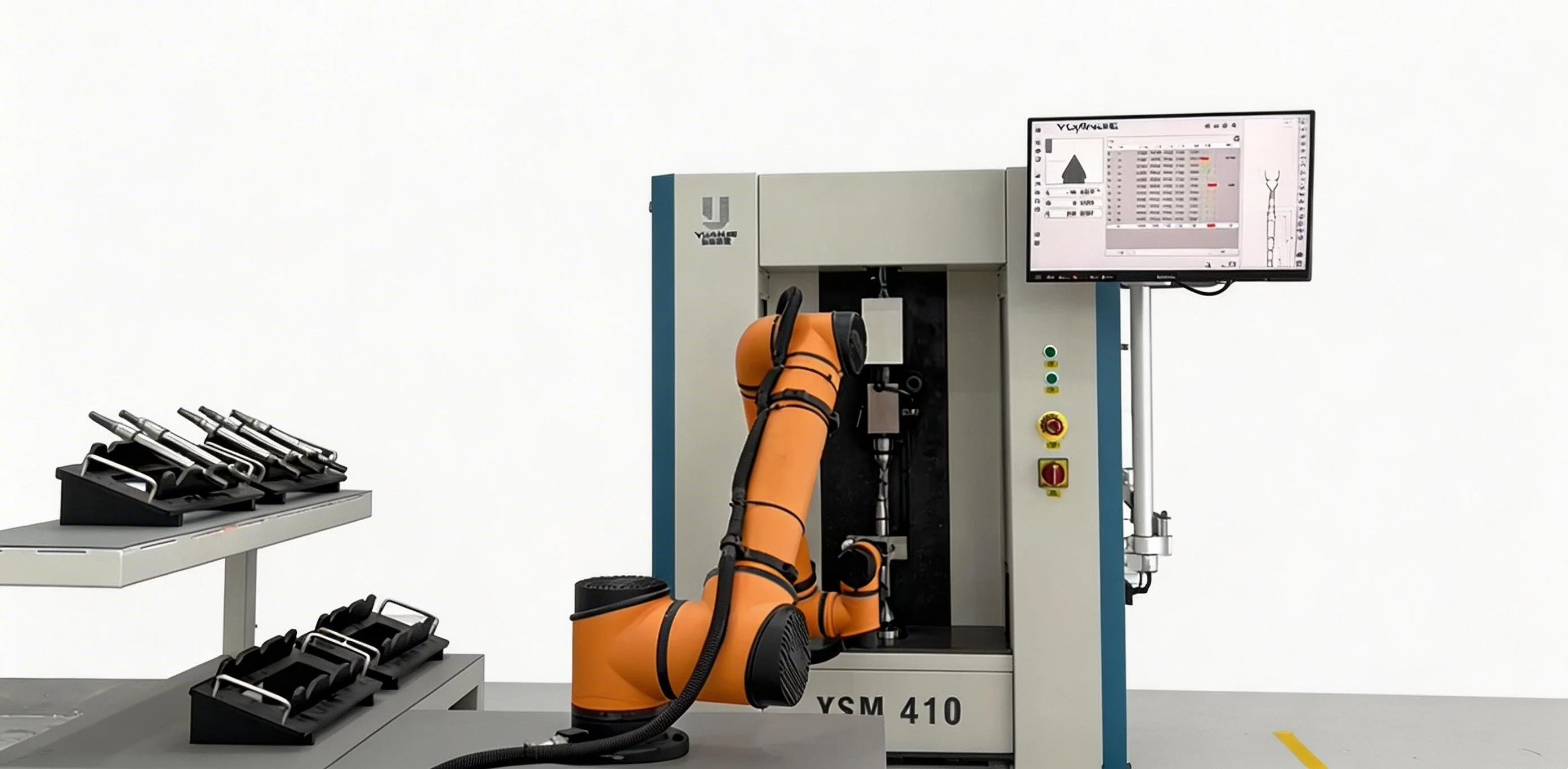

可以應對復雜的現場生產環境，支持自動化上下料及自動化測量、支持條形碼/二維碼/RFID讀取器。數秒內即可完成測量，實現快捷高效的質量控制。

08智能解決方案

憑借長度和直徑的不同測量范圍，以及經過驗證的各種夾緊裝置，如三爪卡盤、磁吸平臺、各種型號頂尖等，可根據用戶需求提供智能化的解決方案。

01 可選配長度、直徑標準器，使用軟件自動標定校準功能。

02 可選配掃碼槍，快速掃描輸入二維碼物料編號及自動選擇測量程序。

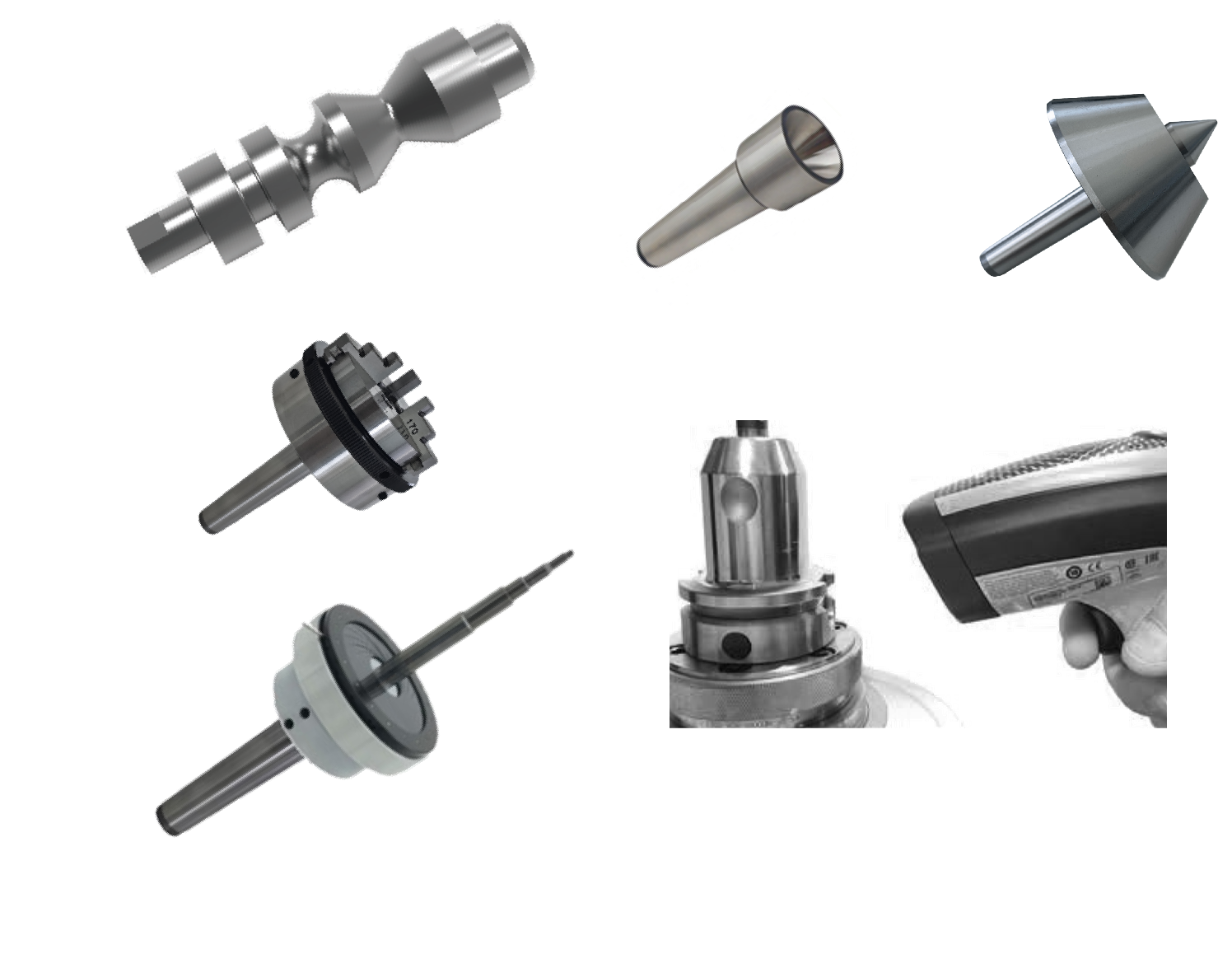

03 可選配三抓卡盤、磁吸平臺、復合式頂尖等高精度配件。

04 可選配工件自動夾緊頂尖功能（自動尾座），配合自動化上下料自動夾緊工件。

測量長度：100-1500mm

測量直徑：0-150mm

測量精度：1.0μm起

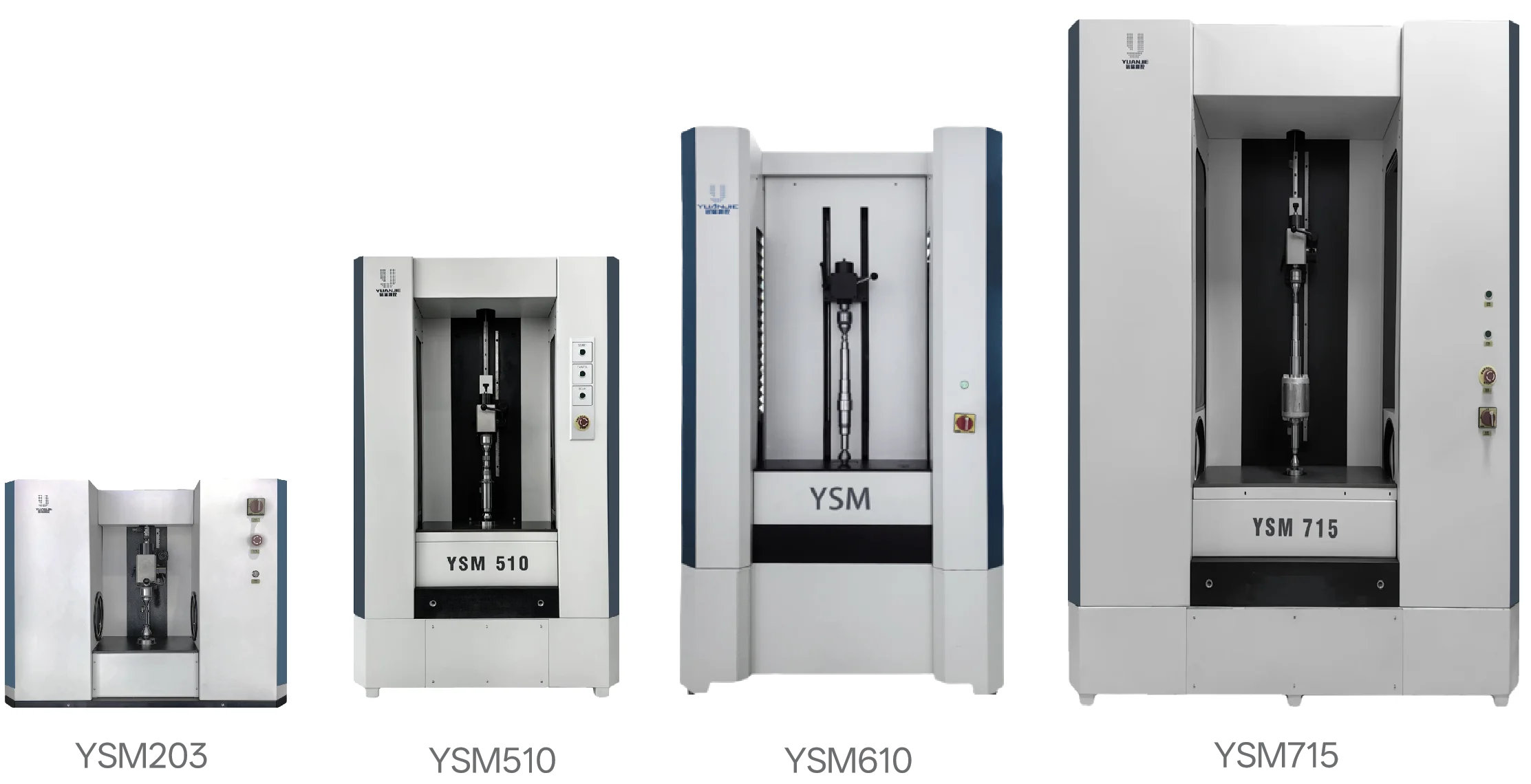

可根據客戶需求定制不同尺寸
