手動刀具預調儀/對刀儀

刀具預調儀 YTM 500M 系列具有高精度、高可靠性、結構設計合理、造型美觀、操作使用簡單，維修方便等特點，可應用于精密刀具的外徑，角度，圓弧，最大輪廓，距離等坐標尺寸的測量，并完成客戶評定，特別適用于加工現場或刀具管理室等各種需要快速準確的高精度測量的場合。

聯系我們

核心測量功能

01? 測量刀具關鍵尺寸，包括刀尖到刀柄基準面的長度、刀具半徑 / 直徑，以及刀刃跳動量。
02? 檢測刀具角度參數，比如切削刃前角、后角、主偏角、副偏角等。
03? 排查刀具外觀缺陷，像刀刃崩損、缺口、磨損等問題。
輔助實用功能

01??預設補償參數，將測量數據直接輸入機床系統，或通過數據接口傳輸，減少機上試切時間。
02??對刀庫刀具進行統一基準校準，保證多把刀具加工時的尺寸一致性。
03??部分高端機型支持刀具參數存儲、追溯，以及與 CAD/CAM 系統聯動。
結構設計

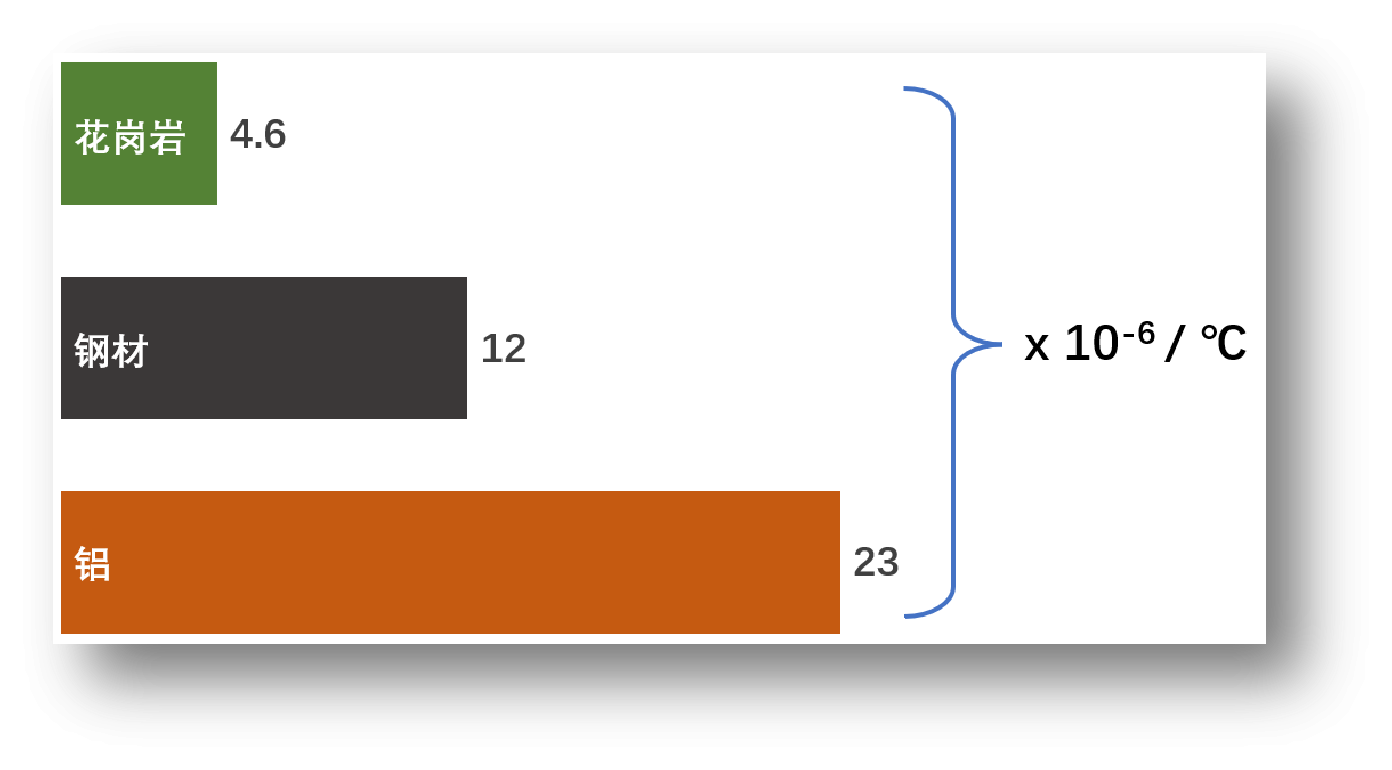

01 高精度花崗巖材質基座及立柱
設備工作臺采用穩定的整體式優質花崗巖制造，運行精度高。
02設備控制系統
2軸獨立手動操縱各軸，采用電磁式快速按鍵控制移動，采用手動手輪控制慢速精確移動，“快”“慢”兩種運動模式。
光學系統

百萬像素高分辨率CMOS工業攝像頭及傳感器，影像明亮而清晰。
遠焦平場LED透射光源，光亮強度可使用程序進行控制，實現逐點儲存。

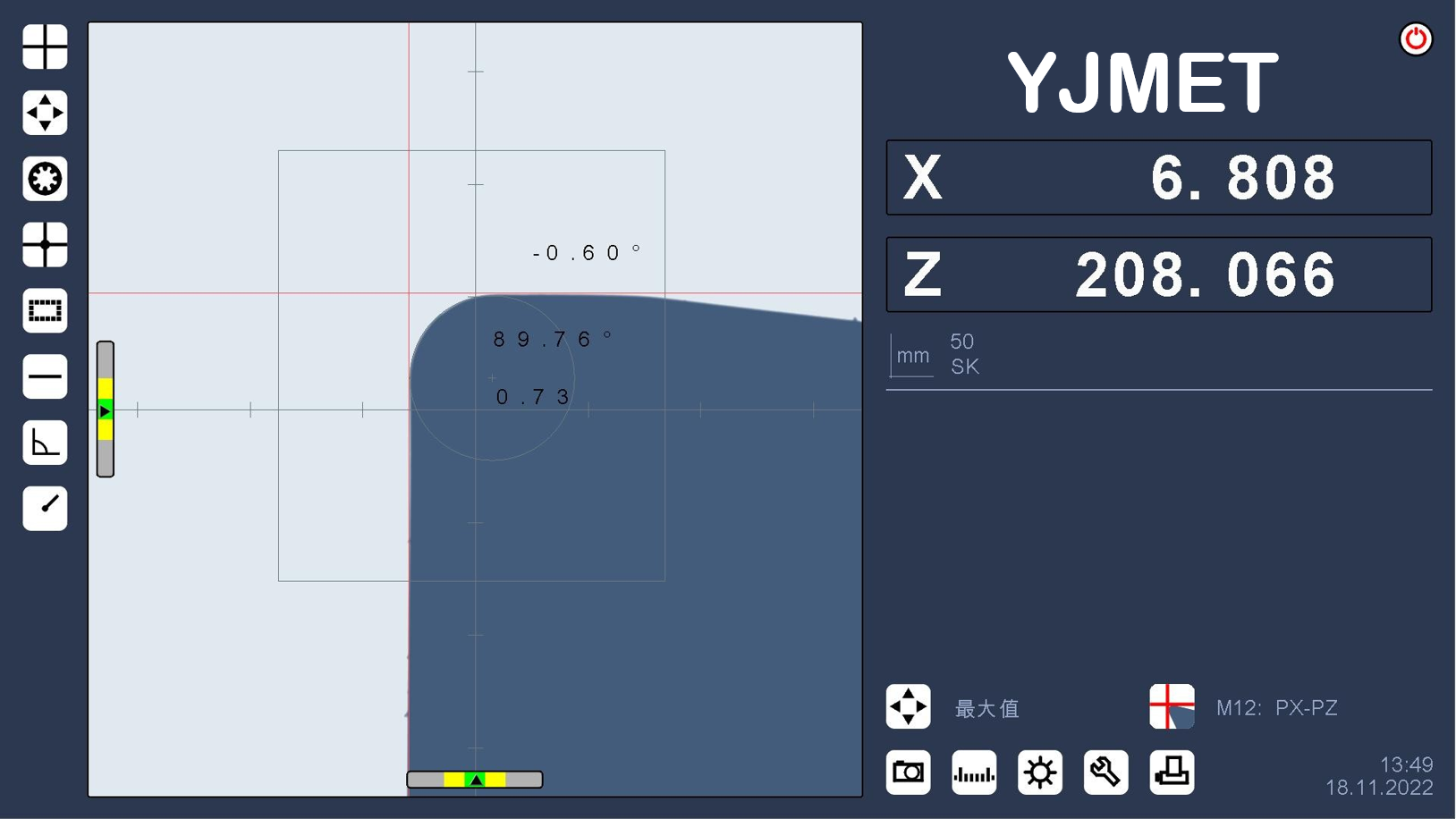

專用測量及數據處理軟件 Pos-Cam (Smart-Pro)

Pos-Cam (Smart-Pro) 測量軟件為刀具預調儀的專用軟件，具有強大的測量功能：
·軟件包括多種語言，語言更換方便；
·快捷測量元素，如：直線、圓、圓弧、距離、角度等；
·軟件擁有邊界圖像跟蹤技術，實時跟隨刀具邊界的圓弧或直線的變化而計算結果；
·擁有刀刃對齊輔助工具可以輕松對齊刀刃；
·擁有最大實體輪廓的測量記錄功能，記錄刀刃最大輪廓邊界；
·手動觸摸屏操作；
·圖像可以儲存和存檔；
·測量數值報表可輸出到打印機打印，也支持系統掃描直接調取與機床通訊；
·軟件支持二次開發，支持自動化測量、支持自動化上下料、支持掃碼槍系統等。
設備特點

·Windows?操作系統及觸摸屏電腦
·直觀簡便的測量軟件
·CMOS彩色相機
·校準單元整合于基座中
·快速調節裝置可分別或同時對X / Z軸進行調節
·軸微調裝置（X / Z）
·標配SK50/BT50主軸
·多種規格轉換套（選配）
·主軸4 x 90°定位
