自動刀具預調儀/對刀儀

依托創始團隊近 20 年德國測量體系研發經驗，遠屆測控以全自主研發實力打造高性能自動對刀儀YTM 500A，在德國與青島雙研發中心的技術支撐下，其對刀儀在測量精度、效率與穩定性上均達到國外一流設備水平，能精準完成刀具長度、半徑、角度等核心參數的預調與檢測，適配航空航天、汽車制造、精密機械加工等多領域高精度加工需求。

聯系我們

結構設計

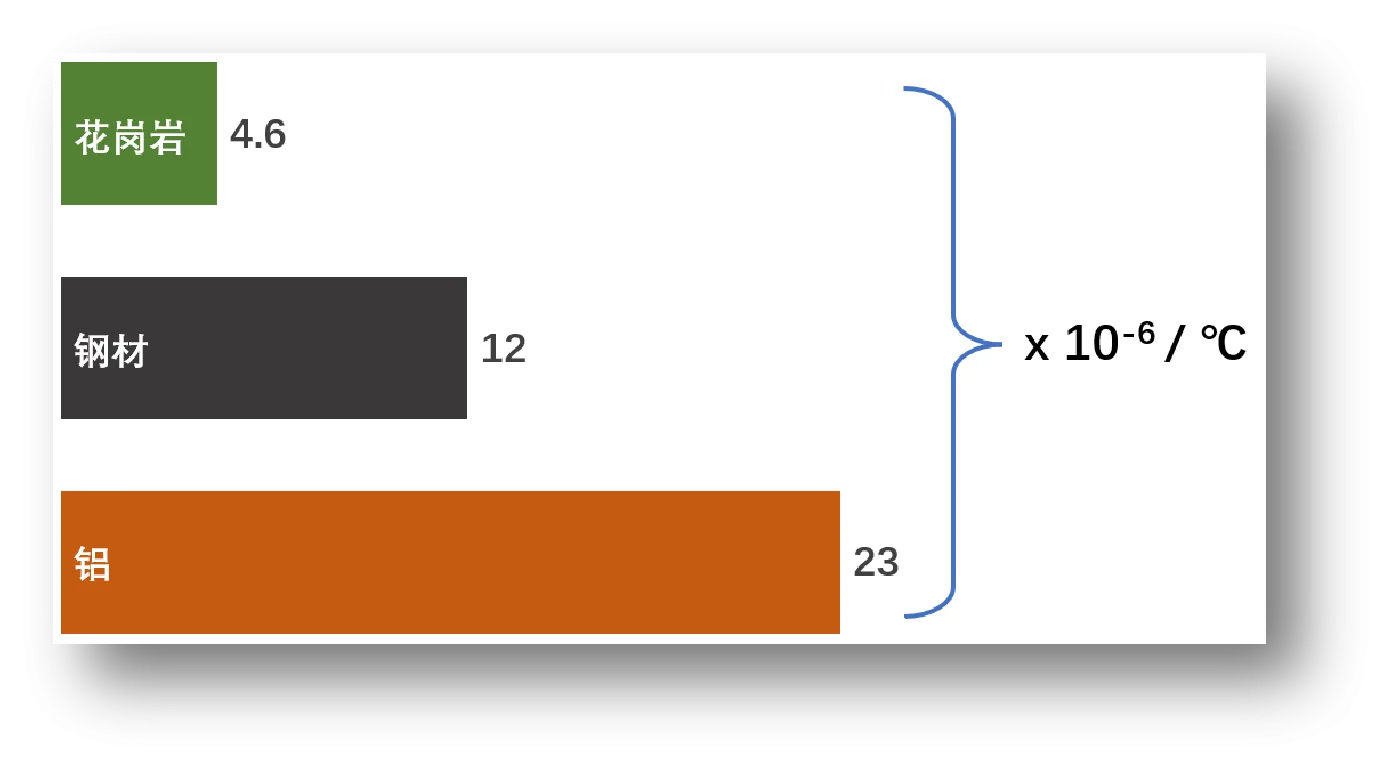

設備工作臺采用穩定的整體式優質花崗巖制造具有高精度的運行精度。
核心功能
- 多參數幾何測量：可全自動完成各類刀具的核心參數測量，比如銑刀、鉆頭等的直徑、長度，還有圓弧半徑、夾角、主偏角等復雜幾何參數 。

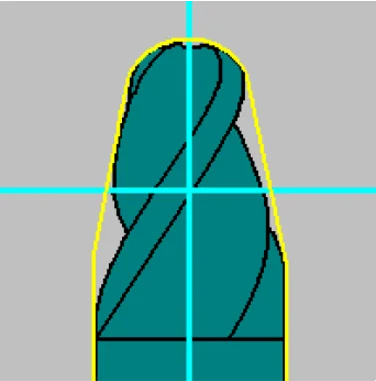

- 切削刃與磨損檢測：借助高分辨率光學部件和圖像處理技術，能自動識別切削刃形狀，放大切削刃并清晰顯示，檢測刃口崩缺、磨損等缺陷，還可通過反射光檢測半徑、角度等參數。
- 特殊刀具適配測量：模塊化設計使其可適配非標刀具、長刀具及微細刀具等特殊類型刀具的測量，部分型號搭配專用夾緊系統，既能完成常規刀具測量，也能實現長刀具的預調測量
適配刀具類型

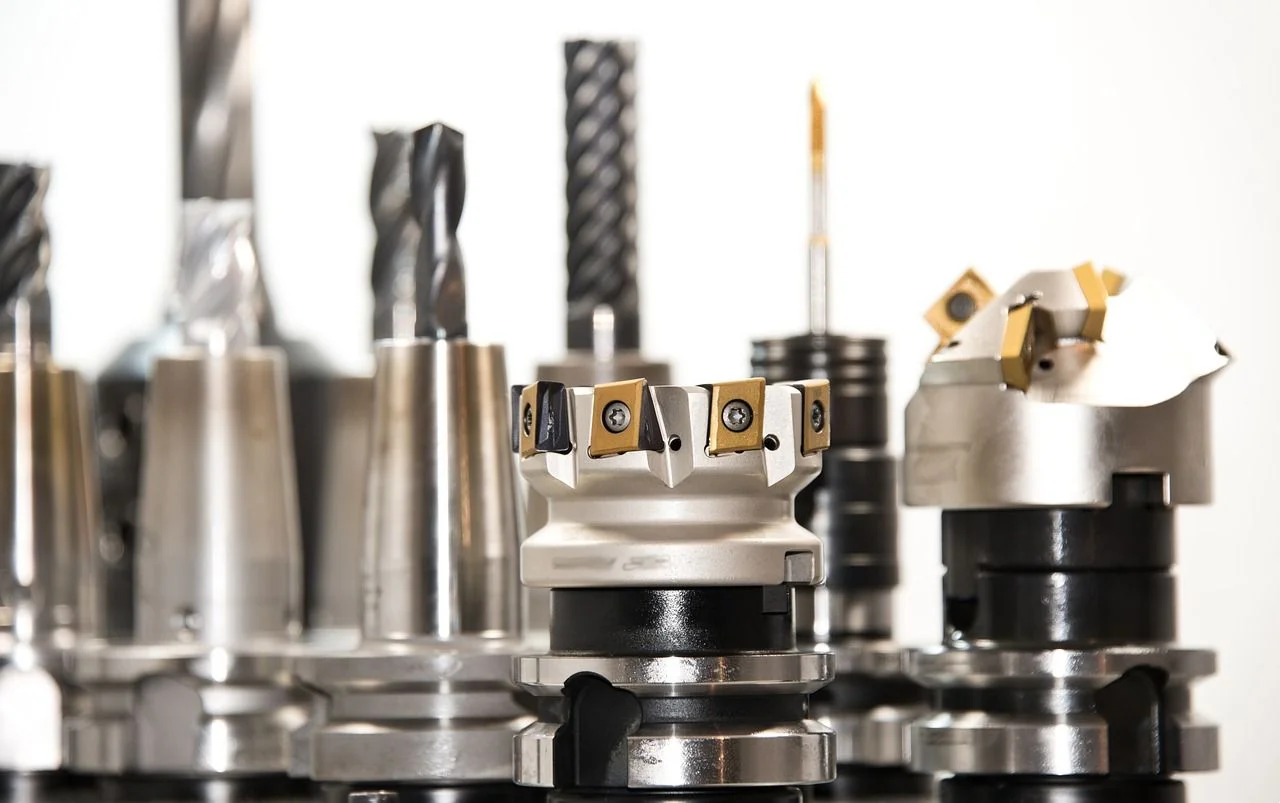

01? 常規通用金屬加工刀具：覆蓋了機械加工中最常用的基礎刀，包括銑刀、鉆頭、車刀、埋頭鉆等。
02??螺紋加工相關刀具：專門適配螺紋加工場景的各類刀具，像螺紋絲錐就是典型代表。
03??非標及復合刀具：針對工業生產中定制化的非標刀具，以及集成多種切削功能的復合刀具，其模塊化設計搭配多自由度可調夾具，可穩定夾持這類形狀不規則的刀具。
04??微細及高精度專用刀具：適配直徑小至 0.05mm 的微細刀具，這類刀具常用于精密零部件加工，對刀儀可精準記錄其刃口半徑等精細參數的測量數據；同時也適配球頭刀這類高精度成型刀具。
05??多刃及刀柄適配類刀具：對于 BT40、BT50 刀柄夾持的多刃刀具，其刀具管理功能可記錄這類刀具刀尖的徑向及軸向跳動、段差等參數數據。
設備特點
- Windows?操作系統及觸摸屏電腦
- CMOS彩色相機
- X / Z /C三軸全自動

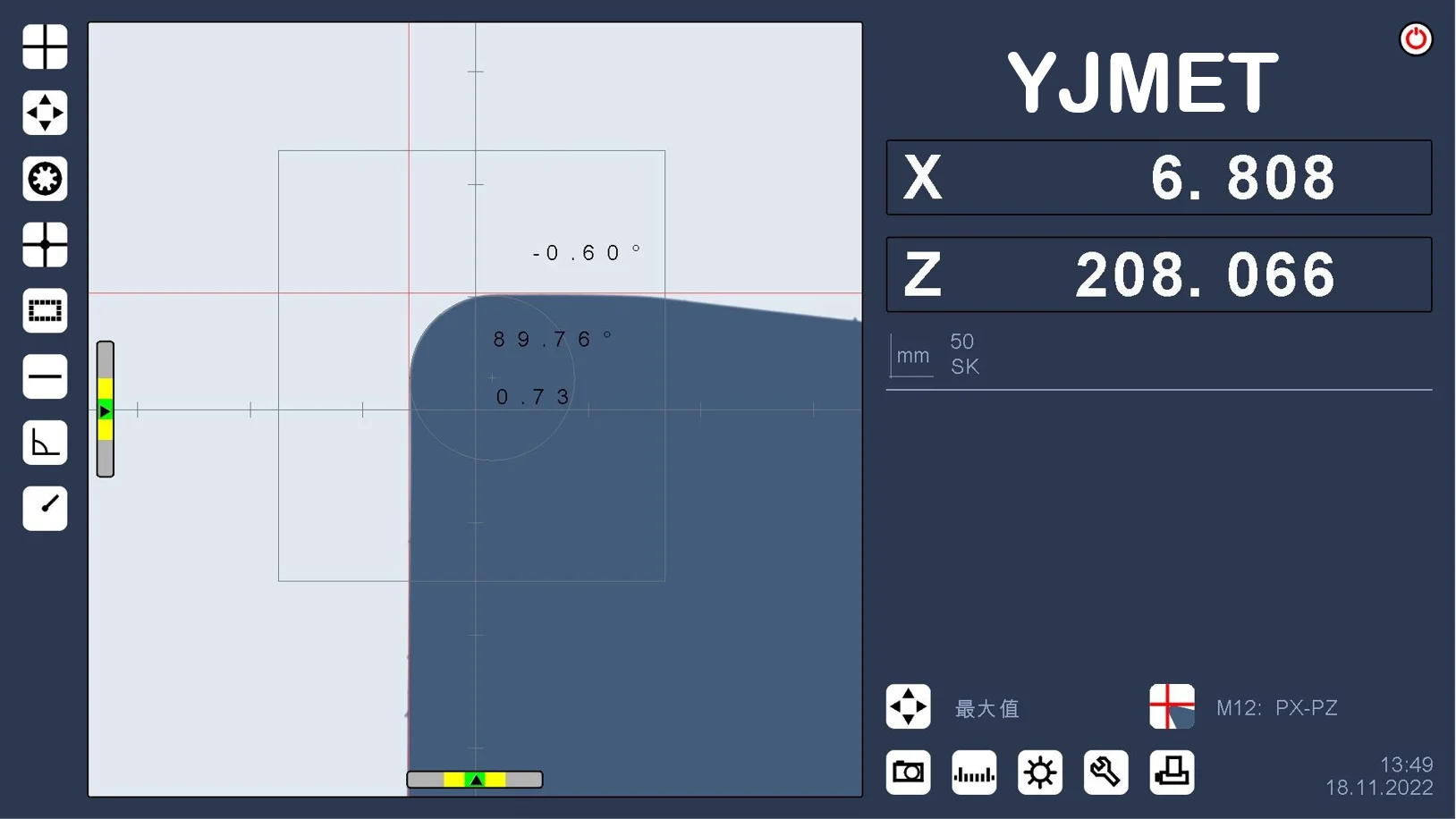

- 直觀簡便的測量軟件，可自動運行預置測量程序
- 校準單元整合于基座中
- 快速調節裝置可分別或同時對X / Z軸進行調節
- 電動軸微調裝置（X / Z / C 軸）
- 標配SK50/BT50主軸
- 主軸4 x 90°定位和任意位置定位鎖緊
- 多種規格轉換套（選配）
技術指標
- 測量范圍：X = 400 mm，Z = 500 mm
- 顯示精度：1.0微米
- 高精度光柵尺，分辨率：0.0005 mm
- 測量精度：錐面處主軸徑向跳動≤0.002mm；300mm處主軸徑向跳動≤0.005mm
